法蘭加工機

I系列內漲式法蘭端面加工機

沃爾特內漲式法蘭端面加工機(內漲式坡口機,法蘭加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設...

產品視頻

產品介紹

產品簡介
沃爾特內漲式法蘭端面加工機(內漲式坡口機,法蘭加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設計理念，每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接，安裝搶修工程，為現場施工提供了更高的安全保障和更高的生產效率。

產品特點
1、內漲式牢固的結構安裝，可加工管道或各類法蘭，直徑范圍:50~3000mm；
2、在線安裝，同心度、平面度易于調節，高剛性支撐，保證加工精度；
3、進刀座360度可調，滿足各類法蘭加工，如八角墊環、 槽加工；
4、軸向、徑向進刀均可自由調整、控制；
5、壓腳模塊化設計，可進行組合、變換；
6、液壓系統發熱量小、油耗低；
7、液壓、數控、氣動驅動，使用范圍更廣泛；

技術參數

型號裝夾范圍加工范圍刀具行程轉速重量
電動液壓氣動數控
I24YI24QI24SI24200-550200-610500-42160
I36YI36QI36SI36508-914508-1016500-33310
I40YI40QI40SI40400-1420400-1420500-33419
I60YI60QI60SI601140-19001140-2000500-22980

動力選擇

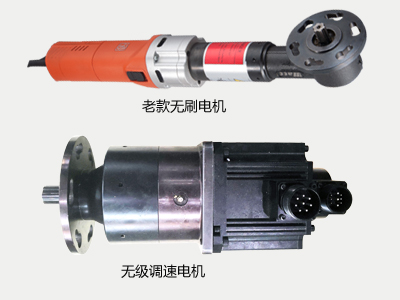

電動式：
功率：1.5kw
頻率：50HZ 2
電壓：220V

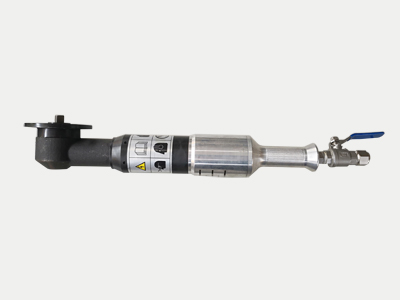

氣動式:
壓力：1500-3000L/min@0.63-0.8Mpa
 功率：2HP，3HP或4HP

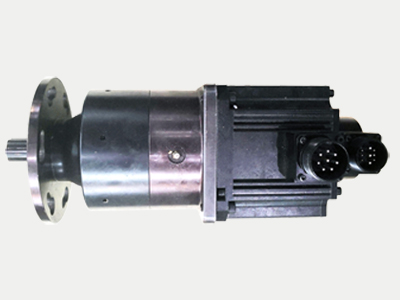

數控式:
 電壓：380V
 頻率：50Hz
 功率：2.0KW-3.0KW

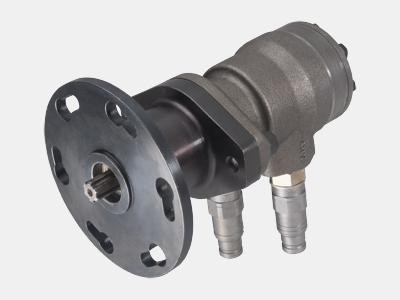

液壓式:
液壓要求：28-50L/min @13Mpa；
適配電源：380V 3PH 50/60Hz
額定壓力：13MPa
額定流量:28L/min
最大輸出扭矩：380NM


   加工刀具

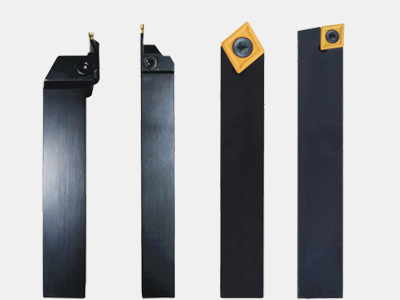

嵌入式刀具
刀柄材質：40Cr   刀片材質：硬質合金;
種類：切槽刀，法蘭面正刀、偏刀 ;

產品局部圖

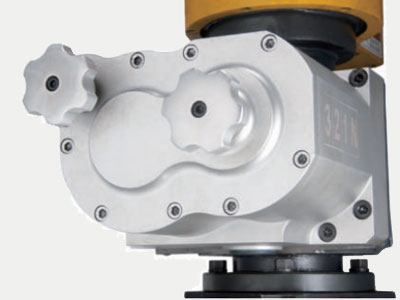

變速齒輪箱

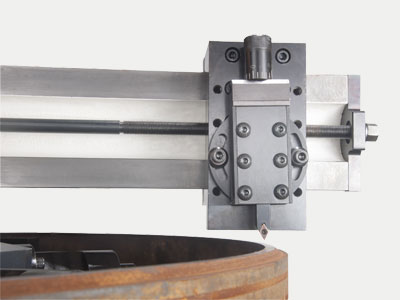

角度調節刀架

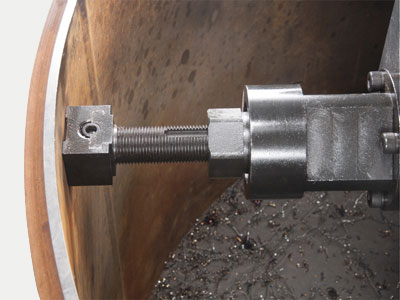

可調試漲緊抓

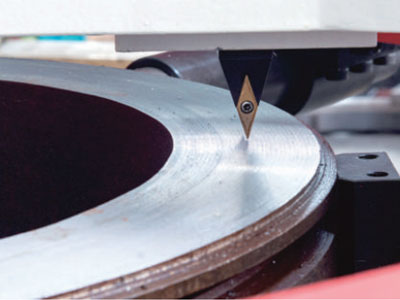

水紋線加工
